[1]Schnell, einfach und unkompliziert. All das trifft auf das Enphase System zu. In unserem ersten Beitrag „Das Enphase System im IBC SOLAR-Test_Teil I“ [2] haben wir Ihnen alles über die Grundlagen und die verbauten Komponenten in unserem Enphase Testsystem erzählt. Denn wir wollten herausfinden, was das System so besonders macht und wie sich der Aufbau, die Inbetriebnahme und der Betrieb eines Enphase PV Systems mit dem neuen Encharge Speicher gestaltet. Dafür wurde in einem Testaufbau das Stringsystem eines Kollegen auf ein Enphase System umgerüstet, inklusive des neuen Encharge Speichers. Jetzt, im zweiten Teil der Blogserie, erzählen wir von unseren Erfahrungen mit dem Enphase System mit Blick auf die Montage und Inbetriebnahme gefolgt von unserem Fazit.
Die Montage
Die vorliegende Beispielanlage ist schon seit etwa acht Jahren in Betrieb, daher müssen als Besonderheit zunächst die PV-Module wieder demontiert werden. Im Anschluss werden die Mikrowechselrichter am IBC TopFix 200 [3] an der Montageschiene mit dem IBC SOLAR Verbindungselement universal verschraubt. Das Q-Cable wird mit dem Abschlussstecker vorbereitet, mit den Wechselrichtern verbunden und in das Haus zur Unterverteilung verlegt. Sobald die Wechselrichter montiert und verkabelt sind, können die PV-Module wieder montiert werden.
[4]Parallel zu den Arbeiten auf dem Dach erfolgt die Vorbereitung der Unterverteilung:
- Einbau und Verkabelung der notwendigen Leitungsschutzschalter und RCDs

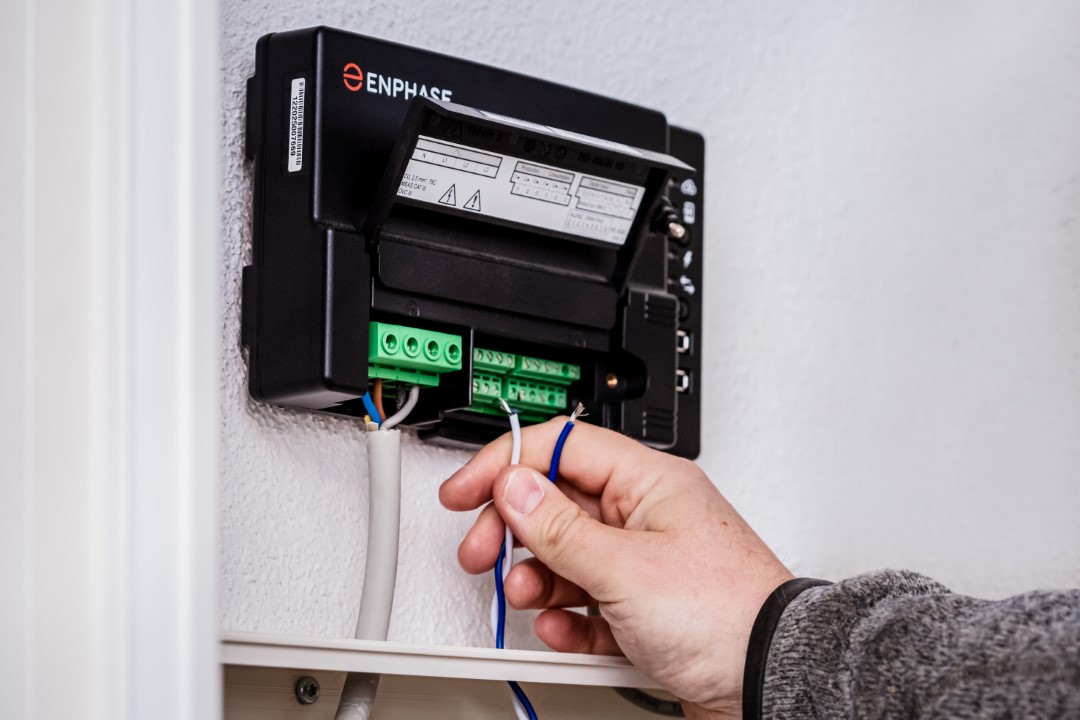

- Montage und Verkabelung der Q-Relais und des Envoy
- Montage der Strommesswandler für den Envoy
Daraufhin kann das AC Kabel vom Dach an das Q-Relais angeschlossen werden.

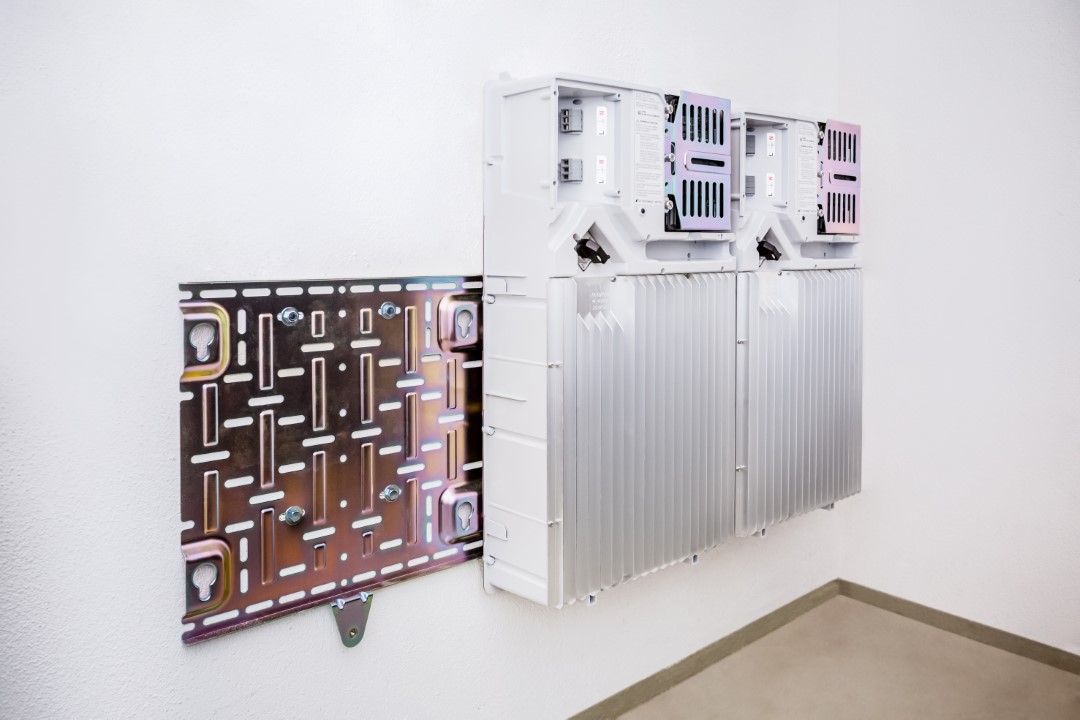

Die Montage des Speichers gestaltet sich ähnlich simpel:
- Montage der Wandhalterung (hierbei ist auf eine ebene und tragfähige Wand zu achten)
- Einhängen der Batteriemodule in die Wandhalterung und Fixierung der Module mit einer Schraube
- AC-seitige Verbindung der Batteriemodule untereinander: Hier liefert Enphase vorbereitete Kabel mit, die dann mittels Schraubklemmen fixiert werden.
- Bohren der Kabeleinführung und Montage einer Schraubdurchführung, danach Anschluss der Leitung zur Unterverteilung
- Einschalten der Batteriemodule, danach Einschalten der AC-Seite
- Aufschieben der Verkleidung

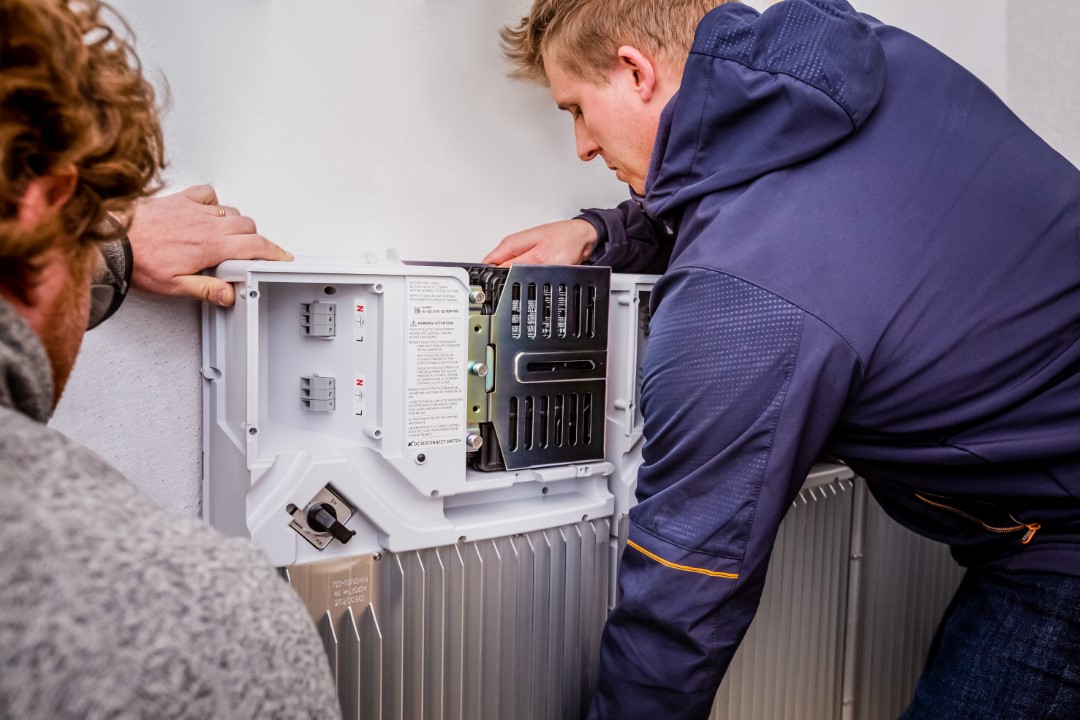

[5]Die Schritte sind intuitiv und lassen sich problemlos bewerkstelligen. Zu beachten ist allerdings, dass aufgrund des Gewichts der Batteriemodule zwei Personen zum Einhängen der Module in die Wandhalterung benötigt werden. Nach den oben genannten Schritten kann nun die Inbetriebnahme des Systems erfolgen.
Die Inberiebnahme
Die Inbetriebnahme einer Enphase Anlage erfolgt mit der „Enphase Installer Toolkit App“. Diese führt sehr übersichtlich durch den Installationsvorgang. Im Idealfall wird die Anlage sogar bereits vor dem Aufbau per PC in der Enlighten Cloud angelegt, sodass danach u.a. nur noch folgende Schritte notwendig sind:
- Suchen der Geräte (WR per Powerlinekommunikation, Batterie per Zigbee)
- Anlegen der Wechselrichterarrays, dabei müssen die (auf dem Dachplan aufgeklebten) Seriennummern der Mikrowechselrichter mit dem Smartphone gescannt werden
- Test der Strommessung
- Festlegung des Netzprofils
- Update von Envoy und Wechselrichtern
Sofern kein größeres Update nötig ist, sind diese Schritte in etwa einer halben Stunde erledigt.
[6]Der Betrieb
Der Kunde wie auch der Installateur können den Betrieb der Anlage bequem mit dem Smartphone oder per Webbrowser überwachen. Im Vergleich zu anderen Systemen kann hierbei ein Monitoring auf Modulebene durchgeführt werden. Auch die Aktivität der Batterie lässt sich komfortabel überprüfen.
Für wen ist Enphase das richtige System?
Enphase [7] ist das richtige System für Endkunden, die sich ein modulbasiertes Monitoring wünschen, bei dem ein bestmöglicher Verschattungsausgleich sowie wenig Platzbedarf gegeben ist. Darüber hinaus überzeugt das System durch eine 25-jährige Garantielaufzeit.
Installateure profitieren hingegen von einer einfachen Anlagenplanung und Lagerhaltung. Zwar ist die Montage des Enphase Speichers aufgrund des Gewichts nur mit zwei Personen möglich, jedoch überzeugt das System generell durch die schnelle und effiziente Installation. Zudem werden nur wenige verschiedene Komponenten benötigt. Und der IBC SOLAR Kollege freut sich ebenfalls über seine modernisierte Anlage:
„Endlich ist neben der Waschmaschine Platz für einen Trockner! Man sieht jetzt schon, dass die Anlage einen höheren Ertrag liefert, da die Garage je nach Tageszeit teilverschattet ist und die Anlage früher und gleichzeitig länger Strom erzeugt als mit den alten Wechselrichtern. Darüber hinaus sind die 25 Jahre Garantie auf die Wechselrichter sowie die 10 Jahre Garantie auf die Batterie wichtige Argumente für die Entscheidung hin zum Enphase System,“ so das Fazit.
Autor: Thomas Lehnert, Product Manager Power Solutions
